802.1X的认证过程

转自手册,备用,最近要抽一个时间在公司搭建一个环境抓包看看这个认证过程

技术就是要自己去找蛋疼的事情做做



802.1X的认证过程
802.1X系统支持EAP中继方式和EAP终结方式与远端RADIUS服务器交互完成认证。以下关于两种认证方式的过程描述,都以客户端主动发起认证为例。

1. EAP中继方式
这种方式是IEEE 802.1X标准规定的,将EAP(可扩展认证协议)承载在其它高层协议中,如EAP over RADIUS,以便扩展认证协议报文穿越复杂的网络到达认证服务器。一般来说,EAP中继方式需要RADIUS服务器支持EAP属性:EAP-Message和Message-Authenticator,分别用来封装EAP报文及对携带EAP-Message的RADIUS报文进行保护。

下面以EAP-MD5方式为例介绍基本业务流程,如图5-7所示。

图5-7 IEEE 802.1X认证系统的EAP中继方式业务流程

\"\"

认证过程如下:

(1) 当用户有访问网络需求时打开802.1X客户端程序,输入已经申请、登记过的用户名和密码,发起连接请求(EAPOL-Start报文)。此时,客户端程序将发出请求认证的报文给设备端,开始启动一次认证过程。

(2) 设备端收到请求认证的数据帧后,将发出一个请求帧(EAP-Request/Identity报文)要求用户的客户端程序发送输入的用户名。

(3) 客户端程序响应设备端发出的请求,将用户名信息通过数据帧(EAP-Response/Identity报文)发送给设备端。设备端将客户端发送的数据帧经过封包处理后(RADIUS Access-Request报文)送给认证服务器进行处理。

(4) RADIUS服务器收到设备端转发的用户名信息后,将该信息与数据库中的用户名表对比,找到该用户名对应的密码信息,用随机生成的一个加密字对它进行加密处理,同时也将此加密字通过RADIUS Access-Challenge报文发送给设备端,由设备端转发给客户端程序。

(5) 客户端程序收到由设备端传来的加密字(EAP-Request/MD5 Challenge报文)后,用该加密字对密码部分进行加密处理(此种加密算法通常是不可逆的),生成EAP-Response/MD5 Challenge报文,并通过设备端传给认证服务器。

(6) RADIUS服务器将收到的已加密的密码信息(RADIUS Access-Request报文)和本地经过加密运算后的密码信息进行对比,如果相同,则认为该用户为合法用户,反馈认证通过的消息(RADIUS Access-Accept报文和EAP-Success报文)。

(7) 设备收到认证通过消息后将端口改为授权状态,允许用户通过端口访问网络。在此期间,设备端会通过向客户端定期发送握手报文的方法,对用户的在线情况进行监测。缺省情况下,两次握手请求报文都得不到客户端应答,设备端就会让用户下线,防止用户因为异常原因下线而设备无法感知。

(8) 客户端也可以发送EAPOL-Logoff报文给设备端,主动要求下线。设备端把端口状态从授权状态改变成未授权状态,并向客户端发送EAP-Failure报文。

EAP中继方式下,需要保证在客户端和RADIUS服务器上选择一致的EAP认证方法,而在设备上,只需要通过dot1x authentication-method eap命令启动EAP中继方式即可。

2. EAP终结方式
这种方式将EAP报文在设备端终结并映射到RADIUS报文中,利用标准RADIUS协议完成认证、授权和计费。设备端与RADIUS服务器之间可以采用PAP或者CHAP认证方法。以下以CHAP认证方法为例介绍基本业务流程,如图5-8所示。

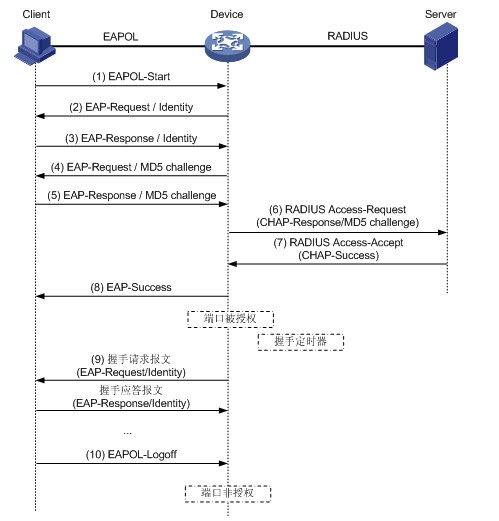

图5-8 IEEE 802.1X认证系统的EAP终结方式业务流程

\"\"

EAP终结方式与EAP中继方式的认证流程相比,不同之处在于步骤(4)中用来对用户密码信息进行加密处理的随机加密字由设备端生成,之后设备端会把用户名、随机加密字和客户端加密后的密码信息一起送给RADIUS服务器,进行相关的认证处理。
